一 產品概述 |
|

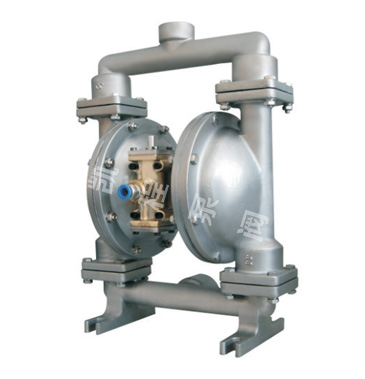

QBY系列氣動隔膜泵是一種輸送機械,是一種泵類。采用壓縮空氣為動力源,對于各種腐蝕性液體,均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近,已被國內近一千多家石油、化工、電子、陶瓷、紡織系統單位采用,安置在各種特殊場合,用來抽送各種常規泵不能抽吸的介質,均取得了滿意的效果。 |
|
二 產品特點 |
|
QBY型氣動隔膜泵不需灌引水, 流動寬蔽,允許通過既能抽送流動的液體,又能輸送一些不易流動的介質,無需電源驅動具有自吸能力,無泄漏、無堵塞??梢越]在介質中工作,本泵無須用油潤滑,即使空轉,對泵也無任何影響。揚程、流量可通過氣閥開度實現無級調節。標準吸程高達7m,揚程達50m,出口壓力≥6kgf/c㎡,供氣壓0.1 Mpa~0.7Mpa,溫度范圍-4℃~400℃。 |
|
三 產品用途 |
|
QBY型氣動隔膜泵用于給排水類流體、漿液輸送,劇毒、易燃、易揮發液體輸送,果醬、膠油及特殊介質的吸送,可輸送較粘的液體。(粘度在1萬厘泊以下) |
四 性能參數
型號 |
流量Q |
Head(m) |
出口壓力 kgf/cm2 |
吸程 |
最大允許通過顆料直徑 |
最大供氣壓力(kg/cm2) |
最大空氣消耗米3/分 |
材 料 Materials |
揚程 |
鋁合金 |
不銹鋼 |
鑄鐵 |
增強聚丙烯 |
QBY-10 |
0~0.8 |
0~50 |
6 |
5 |
1 |
7 |
0.3 |
有 |
有 |
有 |
有 |
QBY-15 |
0~1 |
0~50 |
6 |
5 |
1 |
7 |
0.3 |
有 |
有 |
有 |
有 |
QBY-25 |
0~2.4 |
0~50 |
6 |
7 |
2.5 |
7 |
0.6 |
有 |
有 |
有 |
有 |
QBY-40 |
0~8 |
0~50 |
6 |
7 |
4.5 |
7 |
0.8 |
有 |
有 |
有 |
有 |
QBY-50 |
0~12 |
0~50 |
6 |
7 |
8 |
7 |
1.5 |
有 |
有 |
有 |
有 |
QBY-65 |
0~16 |
0~50 |
6 |
7 |
10 |
7 |
1.8 |
有 |
有 |
有 |
有 |
QBY-80 |
0~24 |
0~50 |
6 |
7 |
10 |
7 |
2.2 |
有 |
有 |
有 |
/ |
QBY-100 |
0~30 |
0~50 |
6 |
7 |
10 |
7 |
2.7 |
有 |
有 |
有 |
/ |
|
