YW型液下式無堵塞排污泵是本司在引進先進技術的基礎上,結合國內水泵的使用特點而研制成功的泵類產品,具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點,在排送固體顆粒和長纖維垃圾方面,具有獨特效果。
產品特點
1、大流道抗堵塞水力部件設計,大大提高污物通過能力,能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2、設計合理,配套電機合理,效率高,節能效果顯著。3、機械密封采用雙道串聯密封,材質為硬質耐磨碳化鎢,耐用、耐磨,可使泵安全連續運行8000小時以上。4、液下式排污泵結構緊湊,體積小,移動方便,安裝簡單。5、可配備液位自動控制柜,根據所需的液位變化,自動控制泵的起停,無需專人看管,使用極為方便。6、泵為立式結構,工作時泵體浸在液體中因而很容易起動,不存在排氣抽空問題,同時具有無泄漏等特點,液下深度可達15米。7、接軸結構先進可靠,泵與電機采用連軸器聯結,泵軸尺寸精密,保證了泵平穩運行,留有足夠的安全系數。

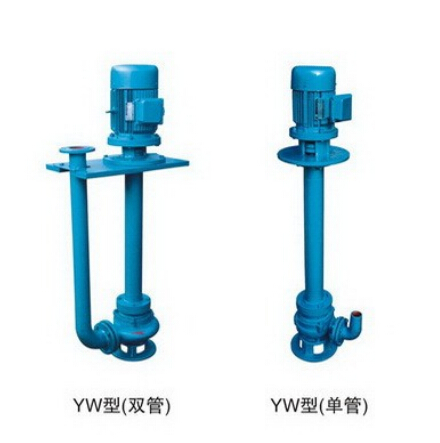

8、液下式排污泵有單管安裝和雙管安裝兩種,支承件有圓盤和方盤安裝,適合不同需要。
液下式排污泵工作條件
流量:2~850 m3/h
揚程范圍:3~45m
額定轉速n:1450~2900r/min
介質溫度:-15℃~ 60℃
介質密度:≤1.3×103kg/m3
介質PH值:5~9
系統最高工作壓力:≤0.6Mpa
液下排污泵型號意義
50 YW 20-15-15
50 – 泵排出口公稱直徑 (mm)
YW – 液下式排污泵
20 – 額定流量 (m3/h)
15 – 額定揚程 (m)
1.5 – 配用電機額定功率 (Kw)

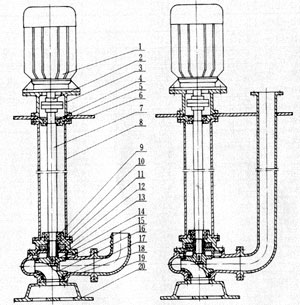

液下排污泵結構說明
1 | 電機 | 11 | 油室 |
2 | 聯軸器 | 12 | 機械密封 |
3 | 電機座 | 13 | 后蓋板 |
4 | 上軸承 | 14 | 鍵 |
5 | 上軸承座 | 15 | 葉輪螺母 |
6 | 安裝盤 | 16 | 葉輪 |
7 | 加長軸 | 17 | 密封環 |
8 | 支撐管 | 18 | 泵體 |
9 | 下軸承 | 19 | 出水管 |
10 | 上機械密封 | 20 | 底盤 |
六、液下排污泵性能參數
型號 |
口徑 |
流量 |
揚程 |
功率 |
轉速 |
效率 |
使用揚 |
25YW8-22-1.1 |
25 |
8 |
22 |
1.1 |
2825 |
38.5 |
10-22 |
32YW12-15-1.1 |
32 |
12 |
15 |
1.1 |
2825 |
40 |
8-15 |
40YW15-15-1.5 |
40 |
15 |
15 |
1.5 |
2840 |
45.1 |
6-15 |
40YW15-30-2.2 |
40 |
15 |
30 |
2.2 |
2840 |
48 |
15-30 |
50YW20-7-0.75 |
50 |
20 |
7 |
0.75 |
1390 |
54 |
3-7 |
50YW10-10-0.75 |
50 |
10 |
10 |
0.75 |
1390 |
56 |
4-10 |
50YW20-15-1.5 |
50 |
20 |
15 |
1.5 |
2840 |
55 |
6-15 |
50YW15-25-2.2 |
50 |
15 |
25 |
2.2 |
2840 |
56 |
10-25 |
50YW18-30-3 |
50 |
18 |
30 |
3 |
2880 |
58 |
15-30 |
50YW25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
17-32 |
50YW20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
20-40 |
65YW25-15-2.2 |
65 |
25 |
15 |
2.2 |
2840 |
52 |
6-15 |
65YW37-13-3 |
65 |
37 |
13 |
3 |
2880 |
55 |
6-13 |
65YW25-30-4 |
65 |
25 |
30 |
4 |
2890 |
58 |
15-30 |
65YW30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
20-40 |
65YW35-50-11 |
65 |
35 |
50 |
11 |
2930 |
60 |
35-50 |
65YW35-60-15 |
65 |
35 |
60 |
15 |
2930 |
63 |
40-60 |
80YW40-7-2.2 |
80 |
40 |
7 |
2.2 |
1420 |
52 |
3-7 |
80YW43-13-3 |
80 |
43 |
13 |
3 |
2880 |
50 |
5-13 |
80YW40-15-4 |
80 |
40 |
15 |
4 |
2890 |
57 |
6-15 |
80YW65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
12-25 |
100YW80-10-4 |
100 |
80 |
10 |
4 |
1440 |
62 |
4-10 |
100YW110-10-5.5 |
100 |
110 |
10 |
5.5 |
1440 |
66 |
5-10 |
100YW100-15-7.5 |
100 |
100 |
15 |
7.5 |
1440 |
67 |
8-15 |
100YW85-20-7.5 |
100 |
85 |
20 |
7.5 |
1440 |
68 |
10-20 |
100YW100-25-11 |
100 |
100 |
25 |
11 |
1460 |
65 |
10-25 |
100YW100-30-15 |
100 |
100 |
30 |
15 |
1460 |
66 |
12-30 |
100YW100-35-18.5 |
100 |
100 |
35 |
18.5 |
1470 |
65 |
15-35 |
125YW130-15-11 |
125 |
130 |
15 |
11 |
1460 |
62 |
7-15 |
125YW130-20-15 |
125 |
130 |
20 |
15 |
1460 |
63 |
10-20 |
150YW145-9-7.5 |
150 |
145 |
9 |
7.5 |
1440 |
63 |
4-9 |
150YW180-15-15 |
150 |
180 |
15 |
15 |
1460 |
65 |
5-15 |
150YW180-20-18.5 |
150 |
180 |
20 |
18.5 |
1470 |
75 |
8-20 |
150YW180-25-22 |
150 |
180 |
25 |
22 |
1470 |
76 |
12-25 |
150YW130-30-22 |
150 |
130 |
30 |
22 |
1470 |
75 |
15-30 |
150YW180-30-30 |
150 |
180 |
30 |
30 |
1470 |
73 |
15-30 |
150YW200-30-37 |
150 |
200 |
30 |
37 |
1480 |
70 |
13-30 |
200YW300-7-11 |
200 |
300 |
7 |
11 |
970 |
73 |
3-7 |
200YW250-11-15 |
200 |
250 |
11 |
15 |
970 |
74 |
4-11 |
200YW400-10-22 |
200 |
400 |
10 |
22 |
1470 |
76 |
5-10 |
200YW400-13-30 |
200 |
400 |
13 |
30 |
1470 |
73 |
6-13 |
200YW250-15-18.5 |
200 |
250 |
15 |
18.5 |
1470 |
72 |
7-15 |
200YW300-15-22 |
200 |
300 |
15 |
22 |
1470 |
73 |
8-15 |
200YW250-22-30 |
200 |
250 |
22 |
30 |
1470 |
71 |
12-22 |
200YW350-25-37 |
200 |
350 |
25 |
37 |
1980 |
75 |
10-25 |
200YW400-30-45 |
200 |
400 |
30 |
45 |
1480 |
70 |
13-30 |
250YW600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
3-9 |
250YW600-12-37 |
250 |
600 |
12 |
37 |
1480 |
78 |
5-12 |
250YW600-15-45 |
250 |
600 |
15 |
45 |
1480 |
75 |
6-15 |
250YW600-20-55 |
250 |
600 |
20 |
55 |
1480 |
73 |
8-20 |
250YW600-25-75 |
250 |
600 |
25 |
75 |
1480 |
73 |
12-25 |
250YW800-12-45 |
250 |
800 |
12 |
45 |
980 |
76 |
5-12 |
300YW500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
7-15 |
300YW800-15-55 |
30 |
800 |
15 |
55 |
980 |
73 |
8-15 |
300YW600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
10-20 |
300YW800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
12-20 |
300YW950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
11-20 |
300YW1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
12-25 |
350YW1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
4-10 |
350YW1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
6-15 |
350YW1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
8-18 |
350YW1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
15-28 |
350YW1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
20-36 |
400YW1500-10-75 |
400 |
1500 |
10 |
75 |
980 |
82.1 |
3-10 |
400YW2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
6-15 |
400YW1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
10-22 |
400YW1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
12-26 |
400YW1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
15-30 |
400YW1800-32-250 |
400 |
1800 |
32 |
250 |
740 |
82.1 |
17-32 |
